Five-Axis CNC Machining: Komprehensibong Pagpapakilala At Pagsusuri.
I. Ano ang 5-Axis CNC machining?
tumutukoy ang 5-Axis CNC machining sa isang napapanahong teknolohiyang CNC na proseso na bukod sa tatlong tuwid na axis (X, Y, at Z), idinaragdag ang dalawang rotary axis, na nagbibigay-daan sa tool o workpiece ng makina na gumalaw nang malaya sa limang degree of freedom.
Pangunahing pag-unawa: Pinapayagan nito ang tool at workpiece na gumalaw sa limang direksyon, na nagbibigay-daan sa pagpoproseso ng mga komplikadong spatial curved surface sa isang iisang setup.
Dalawang pangunahing anyo ng istraktura:
1. Dual-rotary table type: Ang parehong rotation axis (tulad ng A axis at C axis) ay idinisenyo sa worktable, na nagmamaneho sa workpiece upang umikot. Ito ang pinakakaraniwang uri at angkop sa pagpoproseso ng maliit at katamtamang laki ng mga bahagi.
2. Isang rotary table at isang swivel head type: Ang isang rotation axis ay nasa worktable (tulad ng C axis), at ang isa naman ay nasa tool head (tulad ng B axis), na nagmamaneho sa pag-ikot ng tool. Angkop ito sa pagpoproseso ng malalaki at mabibigat na bahagi.
3. Dual-swivel head type: Parehong rotation axis ay nasa tool head. Ang istrukturang ito ay kumplikado at mas kaunti ang aplikasyon, pangunahing ginagamit sa mga tiyak na larangan.
Ii. Mga Pangunahing Prinsipyo at Benepisyo ng 5-axis Machining
Pangunahing prinsipyo: Sa pamamagitan ng tool tip point programming at tool radius compensation, kinakalkula at kinokontrol ng CNC system nang real time ang galaw ng limang axes, tinitiyak na ang cutting point ng tool ay palaging nakakontak sa surface ng workpiece sa pinakamainam na posisyon.
Kumpara sa malaking benepisyong mayroon ang 3-axis machining:

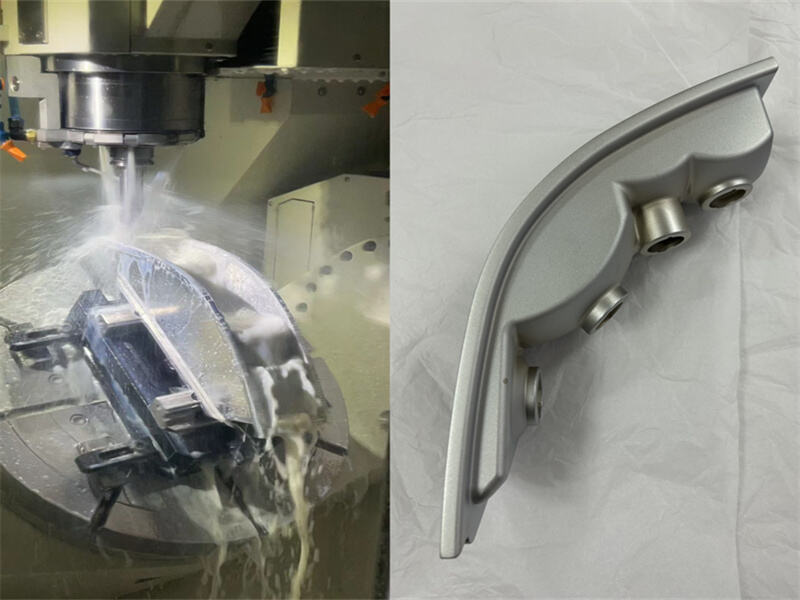

1. Isang beses na clamping, nagkukumpleto ng mahirap na proseso
limitasyon ng 3-axis: Kapag nagpoproseso ng mga kumplikadong bahagi, kinakailangan ang maramihang re-clamping upang palitan ang mga surface na pinoproseso. Ang sitwasyong ito ay hindi lamang nakakabawas sa kahusayan kundi nagdudulot din ng paulit-ulit na pagkakamali dahil sa pagbabago ng reference point.
kalamangan ng 5-axis: Ang isang beses na clamping ay nagbibigay-daan sa pagpoproseso ng lahat ng limang surface maliban sa ibabang surface at iba't ibang kumplikadong anggulo ng mga tampok. Ito ay maiiwasan ang paulit-ulit na pagkakamali sa posisyon at mas mapapabuti ang katumpakan at pagkakapareho ng proseso.

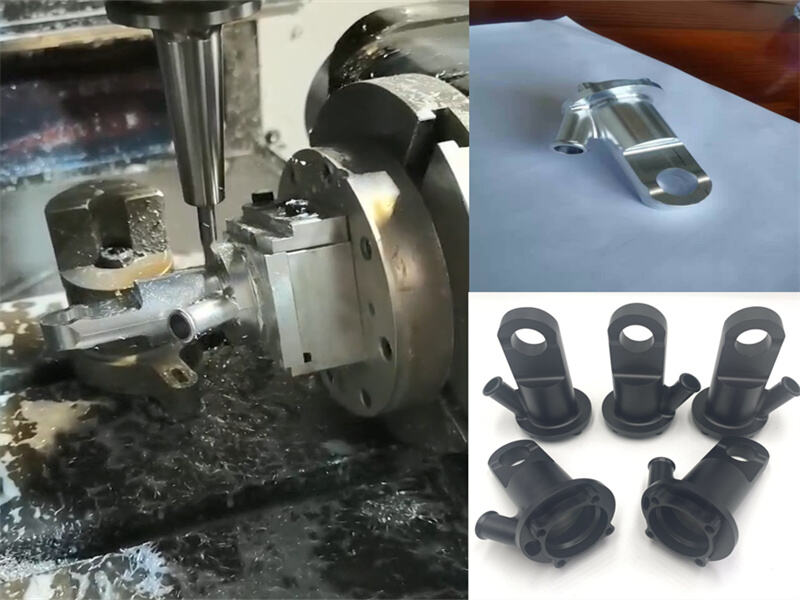

2. Maiwasan ang interference ng tool at i-optimize ang posisyon ng tool .
Para sa malalim na cavities, side walls, o mga bahagi na may hooked edges, ang 5-axis machining ay nagbibigay-daan sa tool na uminday-inday, na nagpapahintulot sa mas maikling tool na lumapit sa surface ng workpiece sa pinakamainam na anggulo. Ito ay maiiwasan ang collision (interference) ng tool sa workpiece. Bukod dito, sa pamamagitan ng paggamit ng mas maikling tool, nababawasan ang vibrations, na nagpapabuti sa kalidad ng proseso at haba ng buhay ng tool.
3. Mapabuti ang kahusayan ng proseso at kalidad ng surface .
Sa pamamagitan ng pag-ikot sa ibabaw ng proseso sa optimal na posisyon, ang cutting tool ay maaaring mapanatili sa halos patayong estado ng pagputol sa lahat ng oras. Nito ay nagpapahintulot sa epektibong paggamit ng linear speed ng tool, pinalalakas ang kahusayan ng pagputol, at nagreresulta sa mas mahusay na surface finish.

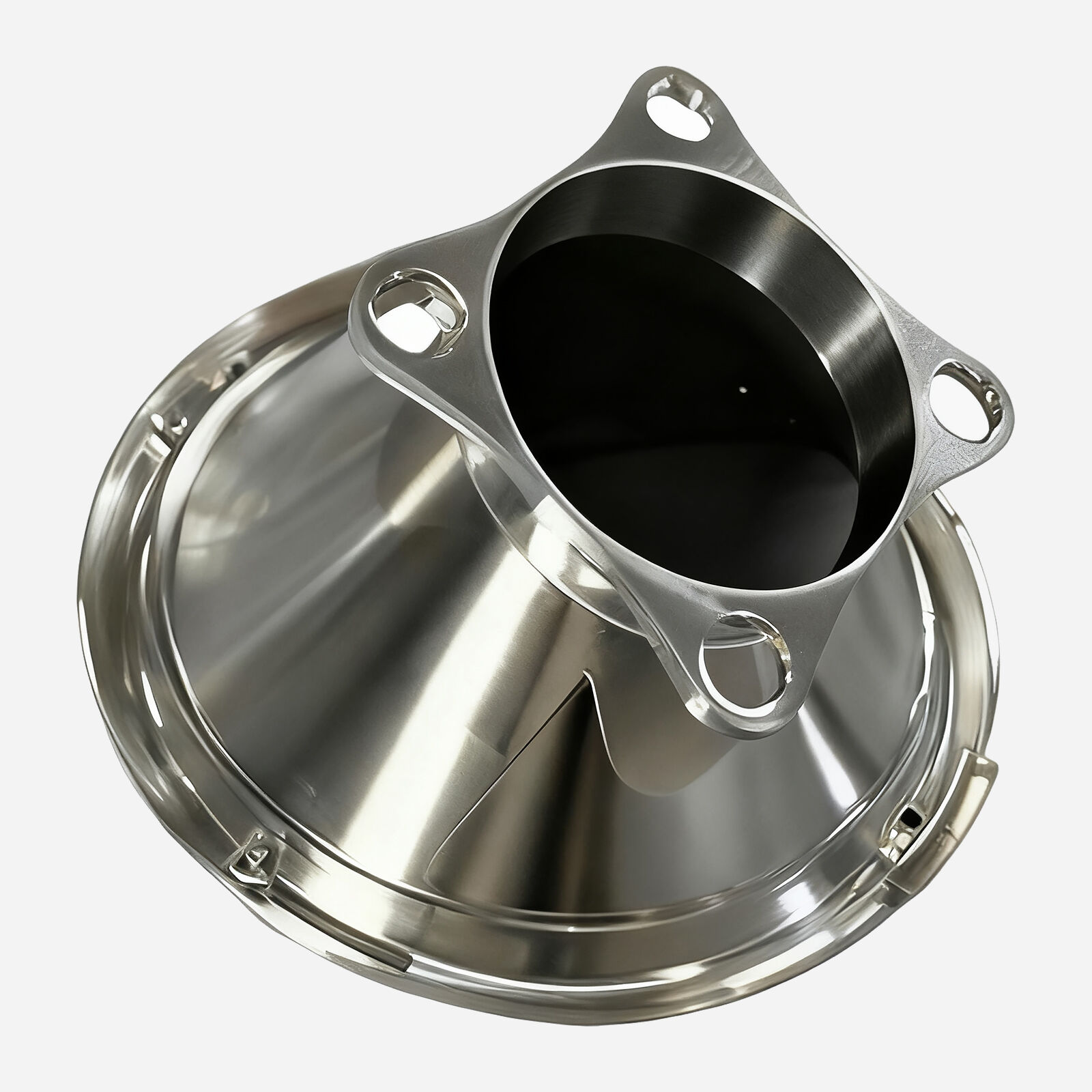

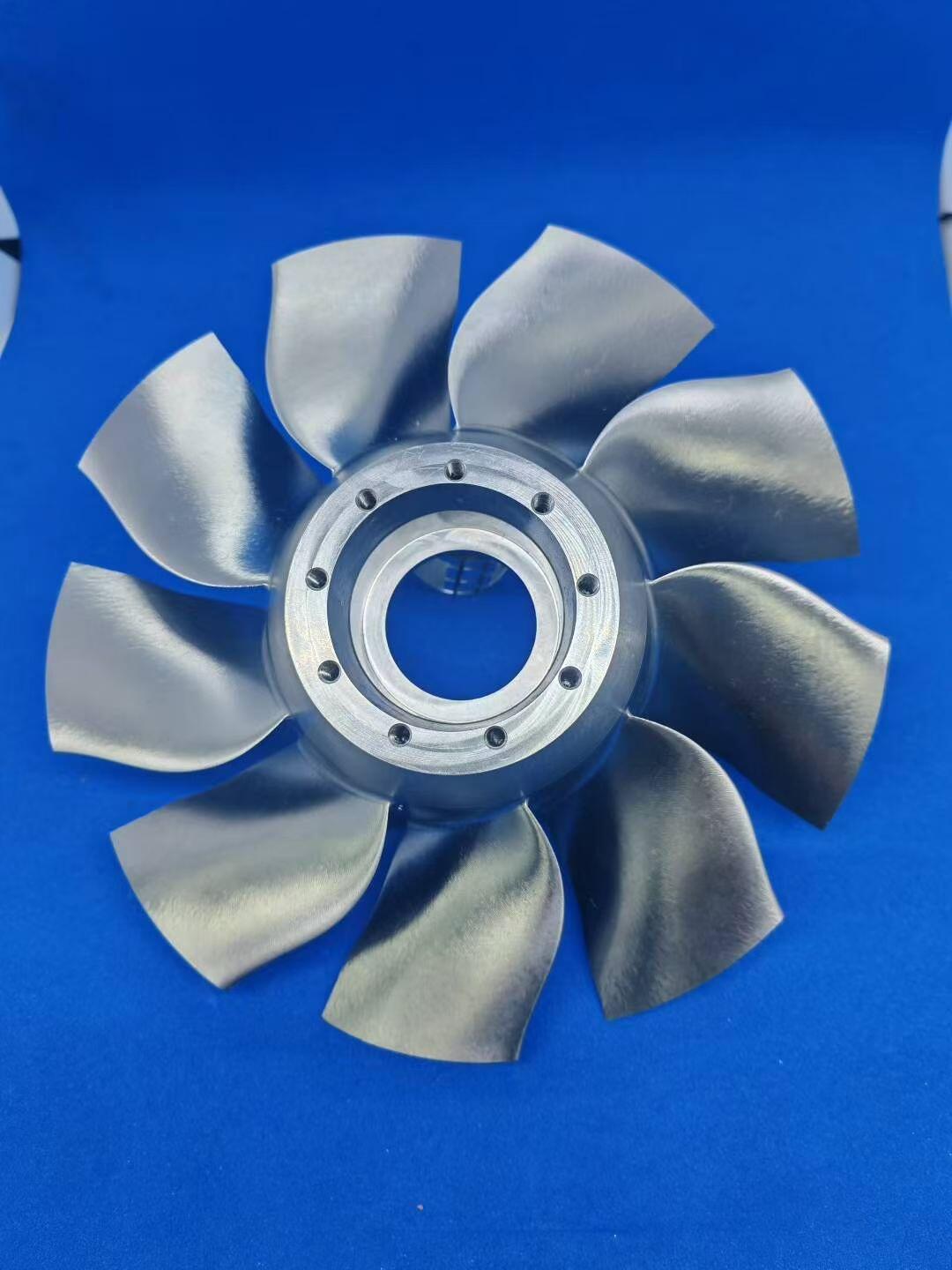

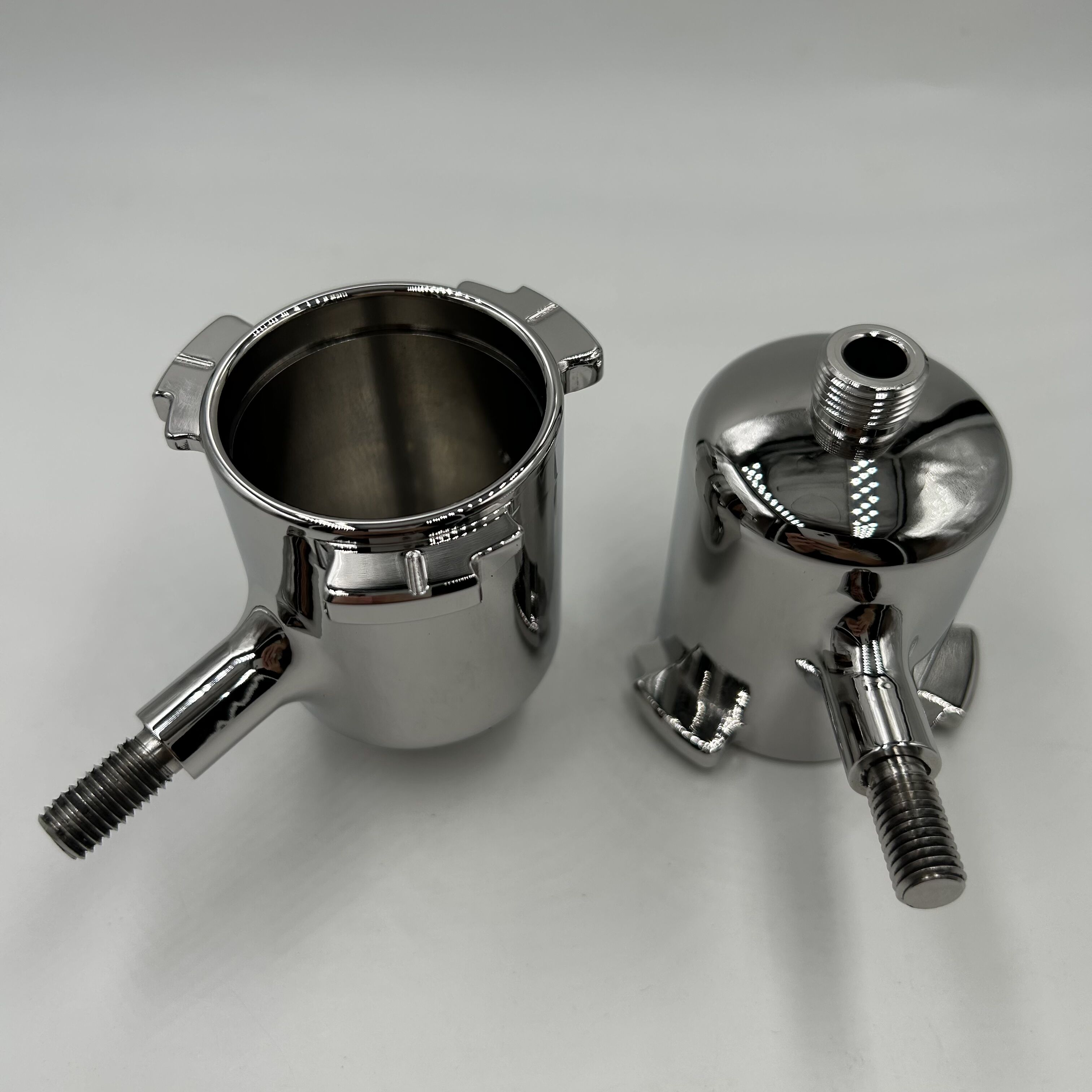

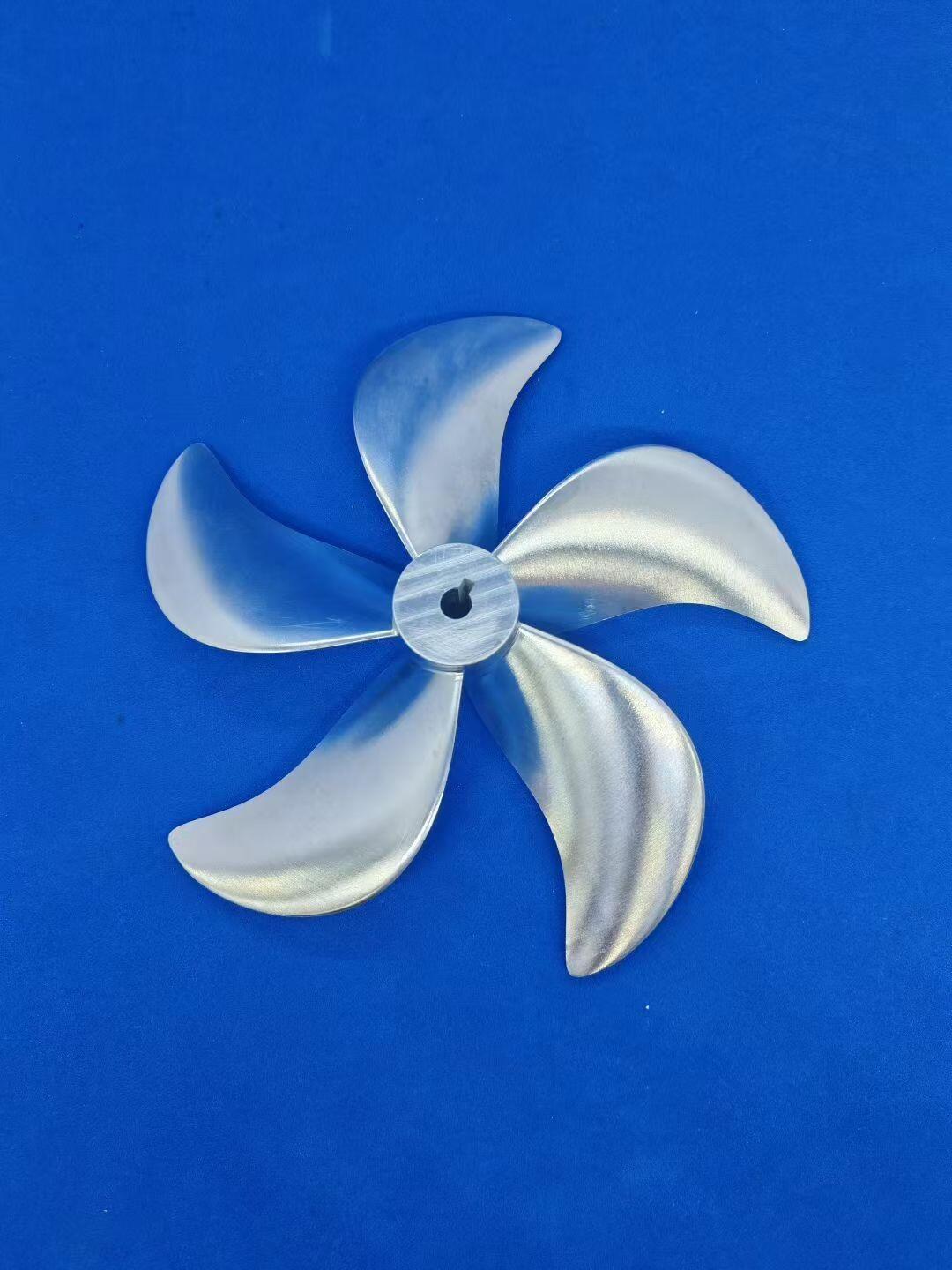

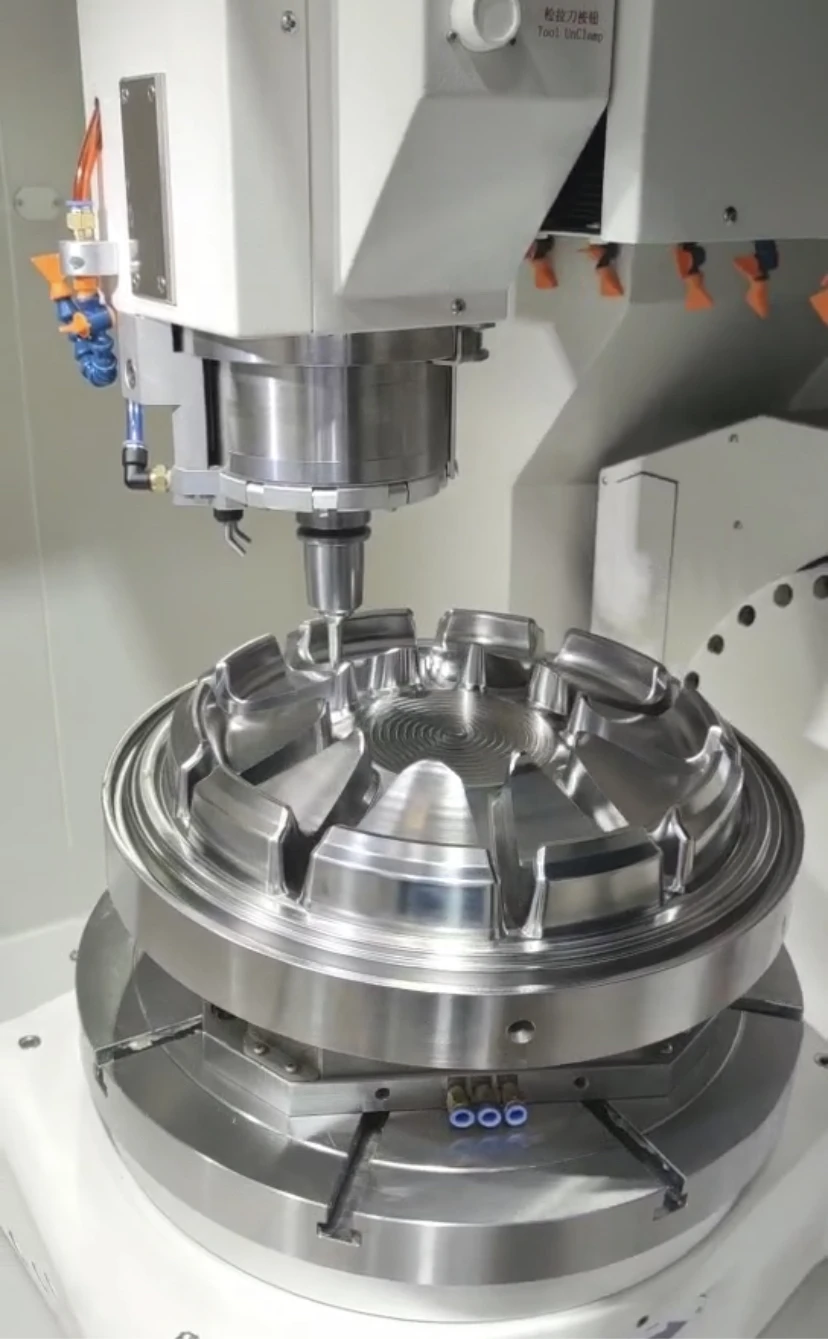

Kapag pinoproseso ang mga libreng-form na ibabaw (tulad ng impeller, mga mold), ang 5-axis linkage ay nagbibigay-daan upang ang gilid na bahagi ng tool ang gumawa ng pagputol, na pumapalit sa point contact sa 3-axis processing. Dahil dito, ang kahusayan at kalidad ng pagputol ay malaki ang napabuti.
4. Kayang isagawa ang "impossible" machining
Ang ilang lubhang kumplikadong hugis, tulad ng buong impeller, engine cylinder heads, at mga human bone implants, ay lampas sa kakayahan ng 3-axis machine at kailangang iproseso gamit ang 5-axis linkage technology.
III. Pagsusuri sa Mga Pangunahing Teknolohiya sa 5-axis CNC Machining .
1. RTCP / TCP / TCPM (Tool Tip Following Function)
Ito ang diwa ng isang 5-axis machine tool.
Tungkulin: Kapag na-enable na ang tungkuling ito, ang programmer ay kailangan lamang mag-concentrate sa landas na dapat sundan ng dulo ng tool (ang huling bahagi ng tool). Ang CNC system ng makina ay awtomatikong kalkulahin at ikokompensar ang paglipat ng dulo ng tool dahil sa galaw ng mga umiikot na axis, upang matiyak na ang dulo ng tool ay sumusunod nang mahigpit sa naprogramang landas.
"Pang-5-axis" na walang RTCP: Napakakomplikado ng pagpo-program. Kailangang manu-manong i-kalkula ang offset ng gitna ng mga umiikot na axis, at maaari lamang itong gamitin para sa simpleng pagpoposisyon ng anggulo. Hindi ito kayang gumawa ng linkage sa komplikadong ibabaw.
2. Pagpoproseso Pagkatapos
Sa CAM software, ang 5-axis na pagpoprogram ay lumilikha ng "tool path source file" batay sa workpiece coordinate system. Ang tungkulin ng post-processor ay i-convert ang pangkalahatang file na ito, na isinasaalang-alang ang istruktura, kahulugan ng axis, at RTCP algorithm ng isang partikular na machine tool, upang maging G-code na kilala ng machine tool. Ang tumpak na post-processor ang susi sa matagumpay na 5-axis machining.
3. Pag-iwas sa Banggaan
Ang espasyo ng limang axis na galaw ay kumplikado, at mataas ang posibilidad ng banggaan sa pagitan ng tool, tool holder, spindle, workpiece, at fixture. Ang mga modernong CAM software ay mayroong malakas na collision detection module. Sa panahon ng pagpo-program, kinukuha nito ang buong proseso ng pagpoproseso at awtomatikong iniiwasan ang mga potensyal na panganib na banggaan.
4. Kahirapan sa Pagpo-program
Ang pagpoprogram sa 5 axes ay nangangailangan ng mas mataas na husay mula sa mga inhinyero kumpara sa 3 axes. Hindi lamang kailangan ng mga inhinyero ang kahusayan sa CAM software, kundi kailangan din nila ng malalim na pag-unawa sa istraktura ng makina, pagganap ng tool, at mga proseso ng pagputol, na isang larangan na nagbubuklod ng maraming disiplina.
IV. Mga Larangan ng Aplikasyon ng 5-axis CNC Machining
•Aerospace: Mga komplikadong bahagi mula sa aluminum/titanium na haluang metal tulad ng mga blade ng engine, vane, at mga bahagi ng istraktura ng fuselage.
•Paggawa ng sasakyan: Mga cylinder head ng engine, housing ng transmission, at mga body moldings.
•Mga kagamitang medikal: Mga artipisyal na kasukasuan, mga implant sa buto, at mga instrumentong pangchirurhiko (na may napakataas na pangangailangan para sa biocompatibility at kabigatan ng ibabaw).
• E industriya ng enerhiya: Mga blade ng turbine, rotor ng water turbine, at mga bahagi ng nukleyar na kapangyarihan.
•Mga precision na mold: Mga injection mold, die-cast mold, stamping mold, lalo na ang mga may malalim na kavidad at disenyo ng countersunk.
•Mas mataas na edukasyon at pananaliksik: Produksyon ng mga kumplikadong modelo at prototype.
Buod
Ang five-axis CNC machining ay isa sa mga pangunahing teknolohiya sa modernong mataas na antas ng pagmamanupaktura. Hindi lamang ito isang makina na may dalawang karagdagang umiikot na axes; kundi isang kumpletong solusyon na sumasaklaw sa disenyo, pagpoprograma, proseso, at pagsasagawa. Bagama't ito ay nakakaharap sa mga hamon tungkol sa gastos at teknikal na hadlang, ang malaking benepisyo nito sa pagpapahusay ng katumpakan ng machining, pagbuo ng mga kumplikadong bahagi, at pagpapabuti ng kahusayan sa produksyon ay nagiging mahalaga ito sa mga mataas ang halaga ng idinaragdag na industriya tulad ng aerospace at precision medicine, at unti-unting pumapasok sa mas malawak na mga sektor ng industriya. Ang pagmamay-ari ng teknolohiyang five-axis machining ay ang kinakailangang daan para sa mga negosyo upang makarating sa digital at marunong na pagmamanupaktura.
